品牌：华士焊接 型号：WL-TP-50K 频段：高频 控制方式：自动 焊接方式：压力式 驱动形式：气动 动力形式：高周波 焊接原理：点焊 作用对象：金属 作用原理：脉冲 电流：交流 用途：焊接 样式：台式 加工精度：大功率 额定容量：50（KVA） 最大焊接厚度：1-10（mm）

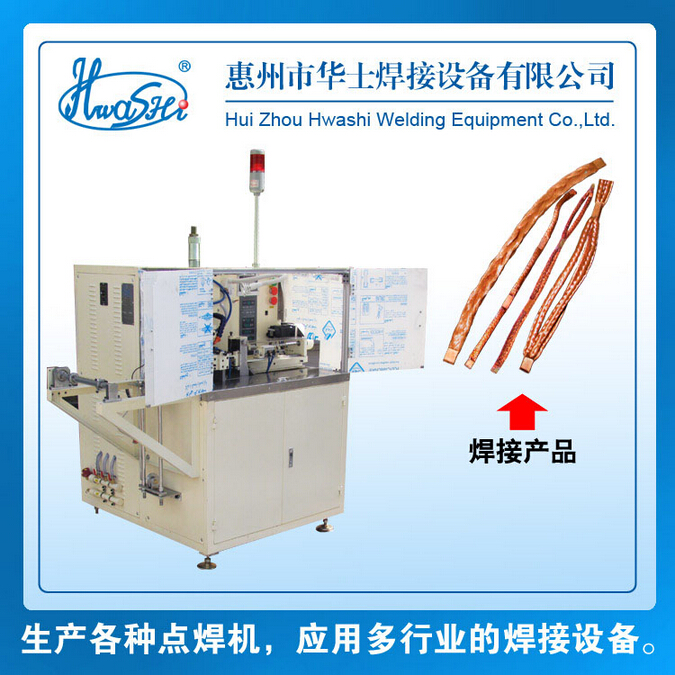

    气动式焊接剪线交流脉冲专科点焊机利用 PLC 达到人机对话的目的，使整机能全自动完成焊接、剪切动作程序。剪切长度是利用目前精度高，定位准的步进电机来完成。焊接电源可设计标准的单相交流脉冲或者三相次级整流的方式。







性能特点：



→ 主机控制系统：设计采用日本松下触摸屏作为人机界面，全中文菜单显示，由同品牌的 PLC 作为整机程序控制系统，负责读取数据，处
   理控制信号，确保整机动作顺序有效，更好的实现了人机对话。



→ 拉线系统：设计采用日本多摩川步进电机控制拉线导轨，拉线速度可调，拉线长度精准。



→ 焊接系统：设计采用自行研发的智能型微电脑控制系统，来电电压波动时焊接电流自动补偿，确保焊接性能稳定。



→ 切刀系统：设计采用日本切刀刀片，结构采用气动直动式运行方式。长度设计功能：中文界面，只要在相关菜单下输入导线长度，即可得
   到所需的导线长度。



→ 预计数功能：中文界面，只要在相关菜单下输入需要导线的数量，生产焊接达到该数量后即可停机。



→ 报警功能：原材料用完后将提示报警，拉线夹未到起点时报警提示，确保操作的便利及长度的精准。



→ 密码功能：改变设定数据需正确密码进入数据修改程序方能修改，确保安全生产。







适用行业：配电开关，断路器等电器件中的连接导线的焊接制作。可焊接、剪切1-25平方的单线、双线、三

线合一的软铜线，剪切长度20-300mm随机可调，导线截面可设计成半圆、方形、六角形等不同形状。







基本参数：



型  号	输入功率	剪切精度	汽缸直径	输入电压	输入电流	行  程
WL-TP-35K	16KW	±0.5mm	100mm	380V	16000A	50pcs/min（定长度）
WL-TP-50K	25KW	±0.5mm	100mm	380V	19500A	50pcs/min（定长度）
WL-TP-75K	35KW	±0.5mm	100mm	380V	24000A	50pcs/min（定长度）
WL-TP-100K	40KW	±0.5mm	100mm	380V	30000A	50pcs/min（定长度）
WL-TP-150K	50KW	±0.5mm	100mm	380V	40000A	30pcs/min（定长度）



注：规格参数如有变更，恕不另行通知！以本公司最新产品为准。
